中山高频变压器怎样减小损耗

2020-12-18 61

  中山高频变压器是开关电源中进行能量贮存与传输的重要部件,它对电源功率有较大影响。所以许多的用户都非常想知道这中山高频变压器的损耗是怎么去减小的,只要降低了损耗才能减低高频变压器的费用!

  中山高频变压器减小损耗主要留意以下几点:

  1、直流损耗。高频变压器的直流损耗是由绕组的铜损耗而形成的。为提高功率,应尽量选较粗的导线,并使电流密度在4~10 A/r-wr12范围内。

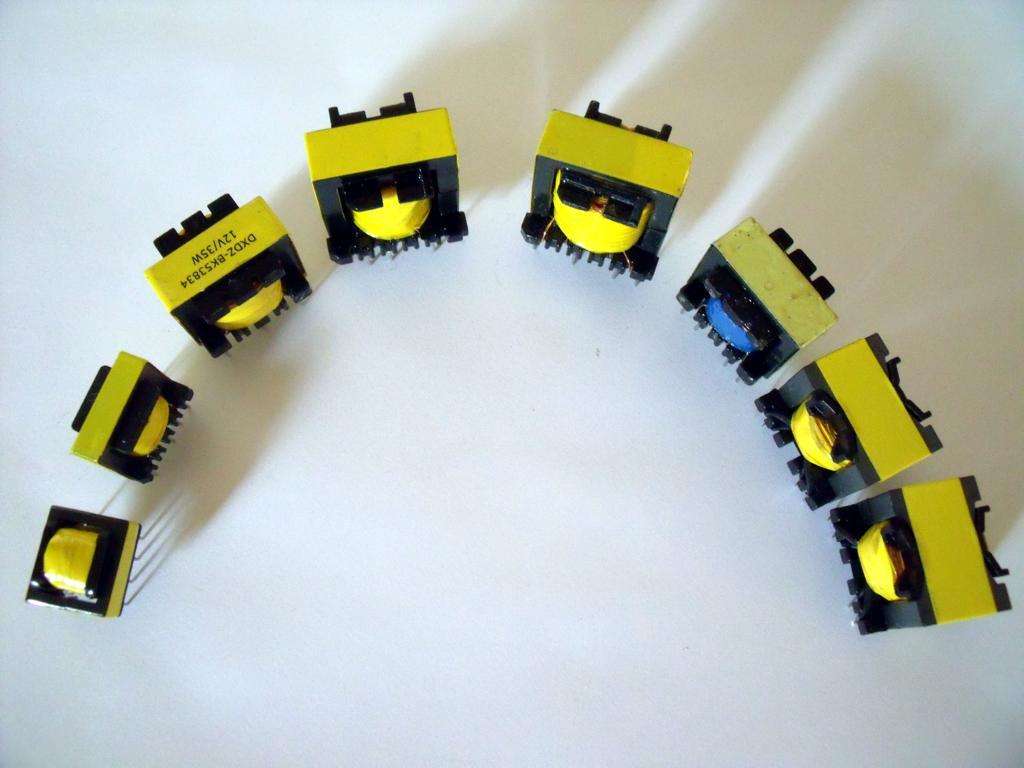

中山高频变压器

  2、沟通损耗。高频变压器的沟通损耗是由集肤效应和磁心损耗而形成的。集肤效应会使导线的沟通等效阻抗远高于铜电阻。高频电流对导体的穿透能力与开关频率的平方成正比,为减小沟通铜损耗,导线半径不得高频电流可达深度的两倍。可供选用的导线公制线径与开关频率的联系曲线如图5-1-1所示。举例说明,当,=132kHz时,导线直径理论上可取

  +0.45mm。但为减小集肤效应,实际上常用比40.45mm细的导线多股并绕,而不必一根粗导线绕制。

  中山高频变压器磁心损耗也使得电源功率降低。其沟通磁通密度可利用下式进行预算

  0.4rrIPNPKRP

  BAC一—— (5—1—4)

  2d

  式中:BAc代表峰值磁通密度(单位是T);肺为一次侧峰值电流,NP为一次绕组的匝数;KRP为一次侧脉动电流与峰值电流之比;d为磁心的气隙宽度(单位是cm)。式(5—1—4)用“安匝”(昂NP)来表示磁通量的单位,欲规划在接连形式下工作的高频变压器,BAC的典型值为0.2~0.3T。铁氧体磁心在132kHz时的损耗应低于50mW/cm3。

  3、走漏电感。走漏电感简称漏感。在规划低损耗的高频变压器时,把漏感减至小。因为漏感愈大,产生的尖峰电压幅度愈高,漏极钳位电路的损耗就愈大,这导致电源功率降低。③添加绕组尺寸的高度与宽度之比(简称高、宽比);④减小绕组之间的绝缘层;⑤添加绕组之间的耦合程度。高频变压器的优化规划是采用一般高强度漆包线绕制一次绕组和偏置绕组,再用三层绝缘线绕制二次绕组。这样可使漏感量大为减小。

  4、组摆放。为减小漏感,绕组应按同心方法摆放,如图5—1-2所示。图(a)中二次侧采用三层绝缘线;图(b)中全部用漆包线,但要留出安全边距,且在二次侧与偏置绕组之间加强化绝缘层。关于多路输出的开关电源,输出功率那个二次绕组应靠近一次侧,以削减磁场走漏。当二次侧匝数很少时,宜采用多股线平行并绕方法涣散在整个骨架上,以添加覆盖面积。

  文章源自:中山高频变压器 http://www.zsyzjdz.com/
