中山高频变压器的设计原理

2021-06-01 761

  在高频变压器设计时,变压器的漏感和分布电容必需减至小,由于开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中,漏感和分布电容会引起浪涌电流和尖峰电压,以及顶部振动,造成损耗添加。一般变压器的漏感,控制为初级电感量的1%~3%。

  初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间,层与层之间,匝与匝之间磁通没有全部耦合而造成的。

  分布电容----变压器绕组线匝之间,同一绕组的上、基层之间,不同绕组之间,绕组与屏蔽层之间形成的电容称为分布电容。

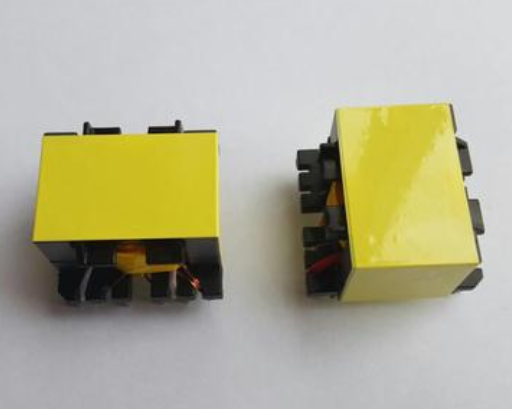

中山高频变压器

  初级绕组----初级绕组应放在里层,这样可使变压器初级绕组每一匝用线长度短,从而使整个绕组的用线为少,这好地减小了初级绕组自身的分布电容。

  次级绕组----初级绕组绕完,要加绕(3~5)层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量,也增大了初级和次级之间的绝缘强度,符合绝缘耐压的要求。

  偏压绕组----偏压绕组绕在初级和次级之间,仍是绕在外层,和开关电源的调整是依据次级电压仍是初级电压进行有关。
