中山高频变压器通常使用哪些磁芯

2020-12-18 17

  1、PQ型磁心

  专为开关电源电感器和变压器的PQ磁芯。磁芯体积的PQ形状优化规划,表面积和绕面积之间的比率;规划,使中心运用供给电感及可能的面积大化;这样 的规划,在小的变压器体积和重量,大的输出功率,和占用小的PCB装置空间;能够运用一对夹子固定;截面积的规划也使铁心磁路均匀,因此磁芯 结构也使小于热点等中心结构规划。

  2、罐型磁芯

  骨架和绕组简直完全由芯包裹起来,导致在EMI屏蔽作用很好;槽型芯尺度契合IEC规范,在制造业有很好的互换性;能够供给一个简略的结构(PIN)和 PCB装置骨架(销);因为罐的规划的形状,导致中心和其他类型的大小大于成本;因为它的形状不利于散热,因此不适合在大型电力变压器运用。

  3、E型磁芯

  与罐型磁芯比较,E型磁芯的成本较低,拼装相对简略,中心的形状是现在运用广泛的,但缺陷是不能供给自屏蔽;E型磁芯能够装置在不同的方向,也能够几付 大功率覆 盖中的运用。该芯能够制成扁平状,现在平面变压器是非常盛行的中心形状;也能够供给没有引脚和引脚类型的骨架,因为它的散热非常好,能够叠加运用,一般功 率电感和变压器运用的磁芯形状。

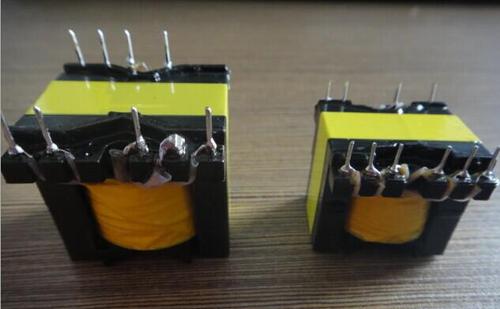

中山高频变压器

  4、EP型磁心

  EP型磁心的圆形中心柱立体形结构,除了与PCB板触摸的结尾外,完全的把绕组包裹了起来,屏蔽非常好;这种共同的形状小化了在两片磁心安装时触摸面形成的气隙的影响,而且供给了一个大的体积和总的空间利用率的比例。

  5、环形磁心

  关于制造商来说,环型磁心是经济的,在与其可比较的各种磁心中,它的花费是低的;因为运用骨架,附加的和拼装的费用等于零;适合时能够运用绕线机进行绕制;它的屏蔽也是非常不错的。

  6、EC、ETD和EER型磁芯

  这些类型的磁心结构介于E型和罐型之间。和E型磁芯一样,他们能供给的足够的空间,导致很大一部分(关于低电压、大电流开关电源现在趋势);在磁心热的形 状也很好;有在中心柱为圆柱形,与相同截面的长方体比较, 减少单匝绕组的长度,导致铜损也降低了,同时,中心能够供给高的输出功率;同时中心柱为圆柱形,与矩形中心柱比较,也避免破坏绕组绝缘绕 组线问题的矩形边缘和角落的原因。

  7、RM型磁芯

  与罐型比较,切掉了罐型的两个对称的旁边面,这样的规划愈加有利于散热和引线的尺度大;和油箱的形状比较;骨架无针式针型,可装置 一对钳子;RM磁芯能够做成扁平状(现在的平面变压器或直接对磁芯的安装规划印制电路板的绕组);尽管屏蔽效 果不如罐型的好,但是依然不错。

  文章源自:中山高频变压器 http://www.zsyzjdz.com/
