中山高频变压器三层绝缘线注意事项有哪些

2020-12-18 65

  今天说的到中山高频变压器三层绝缘线是一种高性能绝缘导线,你们知道高频变压器三层绝缘线注意事项有哪些吗?这种导线有三个绝缘层,中间是芯线,一层是呈金黄色的聚胺薄膜,二层为高绝缘性的喷漆涂层,第三层是透明的玻璃纤维层!

  在运用高频变压器三层绝缘线的注意事项有以下几点:

  1、高频变压器中的三层绝缘线是靠被膜来强化绝缘的。若被膜因受机械应力或热应力而发生严重变形、损害时,标准就无法确保;变压器骨架上不得有毛刺,触摸导线的角落部分要油滑(构成倒角),出线嘴的内径应为导线外径的2~3倍;堵截的导线结尾非常锋利,不要贴近导线被膜。

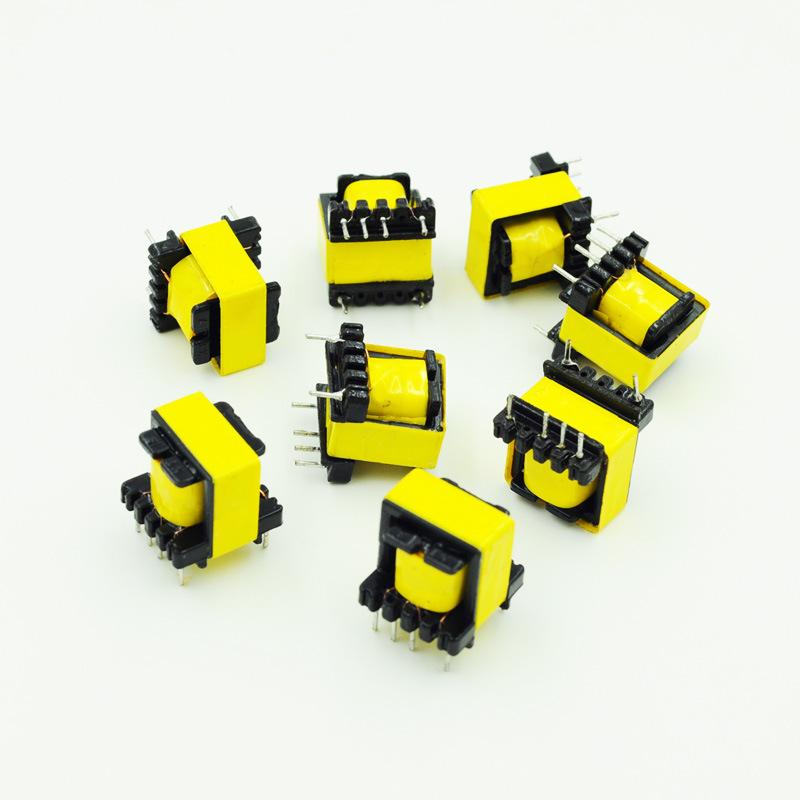

中山高频变压器

  2、焊接三层绝缘线的设备有两种。一种是停止式软钎料槽,适于焊接4.0mm以下的三层绝缘线。软钎焊时在软钎料槽中水平移动并轰动线圈骨架,就能在短时间内完结焊接作业。另一种焊接设备是带风冷的喷射式软钎料槽,能同时进行多个线圈骨架的焊接,合适大批量出产。

  3、剥离被膜时需采用三层绝缘线剥膜机、可调式剥膜机等设备。其特点是一边熔化被膜,一边进行剥离作业,因而不会损害导线。假如运用普通的电线剥膜机来剥除绝缘被膜,导线有或许被拉细乃至被拉断。

  4、三层绝缘线寄存条件是环境温度为-25~30摄氏度,保存期为一年。禁止在高温、高湿度、日光直射、粉尘环境下寄存三层绝缘线。对超过保管期的三层绝缘线,要重新做绝缘击穿电压、耐压、可绕性试验,方可运用。

  文章源自:中山高频变压器 http://www.zsyzjdz.com/
